+375 (44) 77-914-77В современном архитектурно-строительном проектировании наблюдается сдвиг от утилитарности к эстетическому минимализму. Критическим аспектом является организация доступа к коммуникациям и техническим помещениям без нарушения целостности интерьера. Данный отчет исследует создание скрытых поворотных люков и дверей с использованием системы TECEprofil и специализированных пяточных петель.
Глава 1. Концепция и необходимость
1.1. От накладных люков к скрытым дверям
Традиционные люки ограничивают дизайнера в размерах и материалах отделки. Система TECEprofil, изначально созданная для фальшстен, благодаря своей жесткости стала идеальной базой для создания кастомных (индивидуальных) ревизионных проемов.
Использование профиля TECE позволяет интегрировать раму люка или двери непосредственно в силовой каркас стены, обеспечивая монолитность конструкции и возможность облицовки любыми тяжелыми материалами: от керамогранита до натурального камня.
Глава 2. Компонентная база (Артикулы)
Для реализации поворотной системы используется стандартный профиль TECE в сочетании со специальным шарнирным механизмом.
-
.jpg)

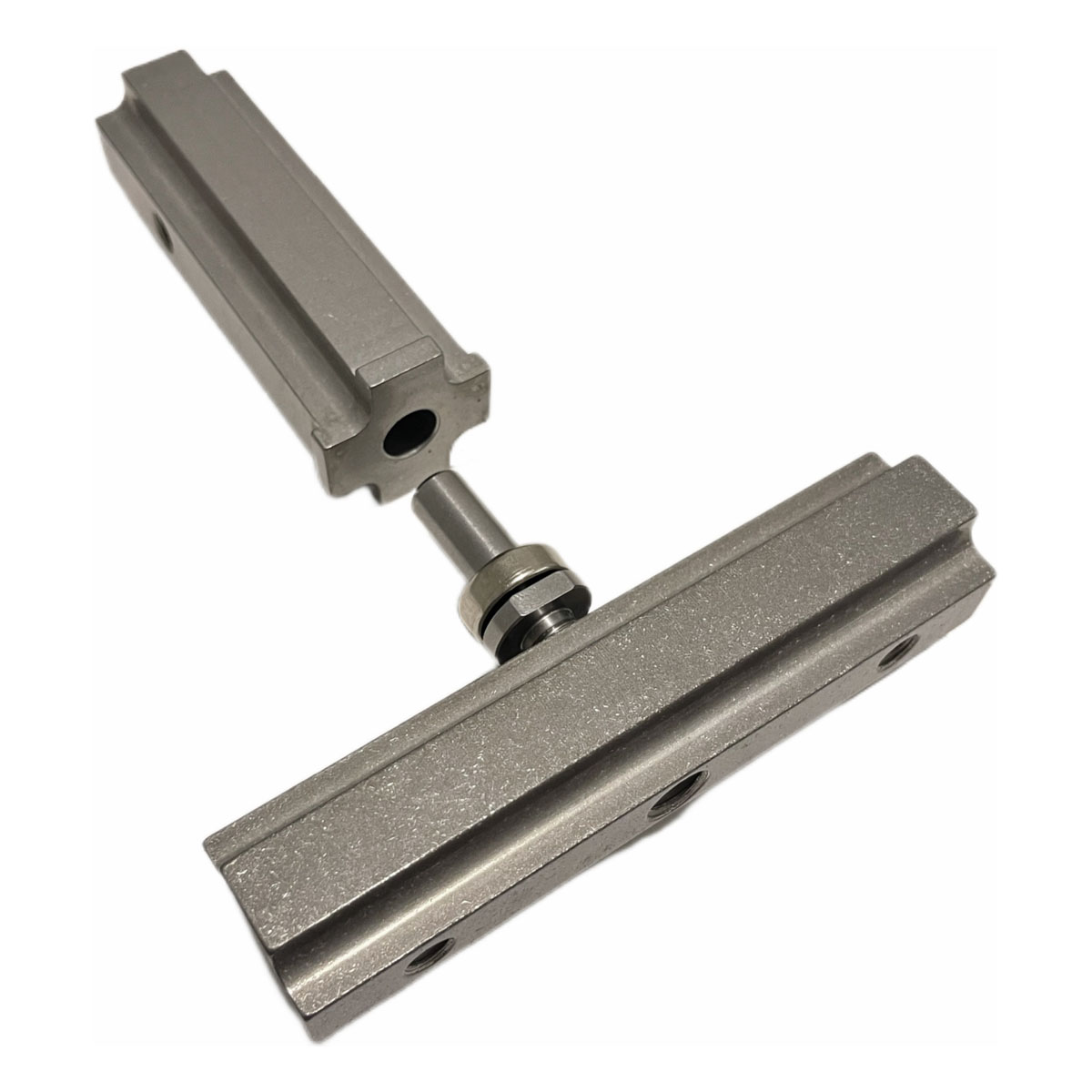

Комплект пяточных петель для профиля TECEСмотреть ценуСпециализированный шарнирный механизм, интегрируемый внутрь профиля. Обеспечивает плавное вращение двери без провисания. Угол открытия 360°. Нагрузка до 250 кг. -
Арт. 9300000 Труба профильная TECEprofilСмотреть ценуСтальная труба квадратного сечения с цинковым покрытием и рифлением. Служит основой как для рамы проема, так и для каркаса самой двери. -
Арт. 9320000 Угловое соединениеСмотреть ценуОбеспечивает жесткую фиксацию углов под 90° без сварки. Критически важно для сохранения геометрии тяжелой створки. -
Арт. 9030029 Одинарное креплениеСмотреть ценуДля фиксации рамы проема к капитальной стене, обеспечивая абсолютную неподвижность несущей части.
Глава 3. Преимущества технологии
Почему профессионалы выбирают сборку дверей на базе TECEprofil и пяточных петель?
| Характеристика | Решение TECEprofil + Петли | Обычные скрытые люки |
|---|---|---|
| Размеры | Не ограничены. Формируются и собираются непосредственно на месте выполнения работ под конкретную плитку. | Ограничены заводской размерной сеткой. Требуют заказа нестандарта. |
| Адаптивность | Высокая. Можно легко изменить размеры дверцы и конструктив прямо на объекте, подстроившись под изменения в отделке. | Невозможно изменить после покупки. |
| Нагрузка | До 250 кг. Исключено провисание дверцы. Стабильное, плавное и бесшумное вращение даже в отдаленном периоде. | Ограничена. Алюминиевые петли со временем провисают под тяжелым керамогранитом. |
| Угол открытия | 360 градусов. Полный доступ к коммуникациям. | Обычно 90-110 градусов. |
Глава 4. Принцип действия механизма
В отличие от простых съемных люков, данная система позволяет создавать полноценные поворотные двери скрытого монтажа.
- Механика вращения: Дверца не висит на петлях сбоку, а вращается на скрытых пяточных шарнирах (верхнем и нижнем), интегрированных в профиль. Это снимает вектор нагрузки "на излом", позволяя выдерживать колоссальный вес.
- Фиксация: Магнит, идущий в комплекте с петлей, служит исключительно для фиксации двери в закрытом положении, которое устанавливает монтажник. Он не несет несущей нагрузки.
- Опора: Вес конструкции воспринимается полом и несущей рамой через пяточный механизм, что гарантирует долговечность.
Глава 5. Технология сборки
Процесс требует точности, но дает результат премиального уровня:
- Проектирование: Определение границ люка строго по швам плитки.
- Сборка рамы: Из профиля TECE собирается внешний контур (проем), жестко закрепленный к стене и полу.
- Сборка створки: Собирается внутренняя рамка из того же профиля.
- Установка петель: Пяточные петли монтируются в профиль рамы и створки. Регулируется зазор.
- Обшивка: На створку нашивается ГКЛВ/ГВЛ и наклеивается чистовой материал (плитка, камень, панели).
Видеоинструкция по сборке
В данном видео подробно показан процесс сборки ревизионного люка с использованием профиля TECE и пяточных петель, включая разбор частых ошибок:
Заключение
Использование комплекта пяточных петель для профиля TECE позволяет создавать инженерные шедевры: от небольших технических люков до полноразмерных потайных дверей, облицованных камнем. Это решение для тех, кто не готов к компромиссам в дизайне и надежности.
Спецификация для заказа (на 1 люк/дверь):
| Наименование | Кол-во |
|---|---|
| Комплект пяточных петель для профиля TECE | 1 компл. (верх+низ) |
| Профиль TECEprofil (9300000) | Расчет по периметру |
| Угловое соединение (9320000) | 8 шт. (4 рама + 4 створка) |
